Produkte, Stellantriebe

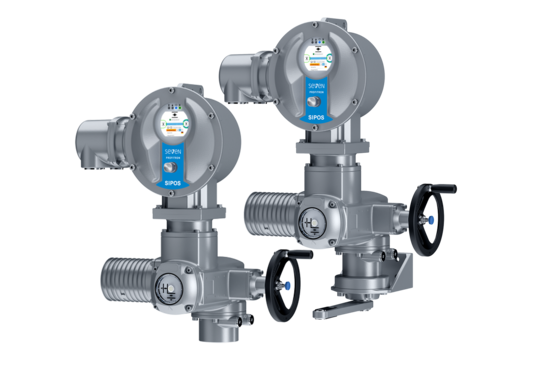

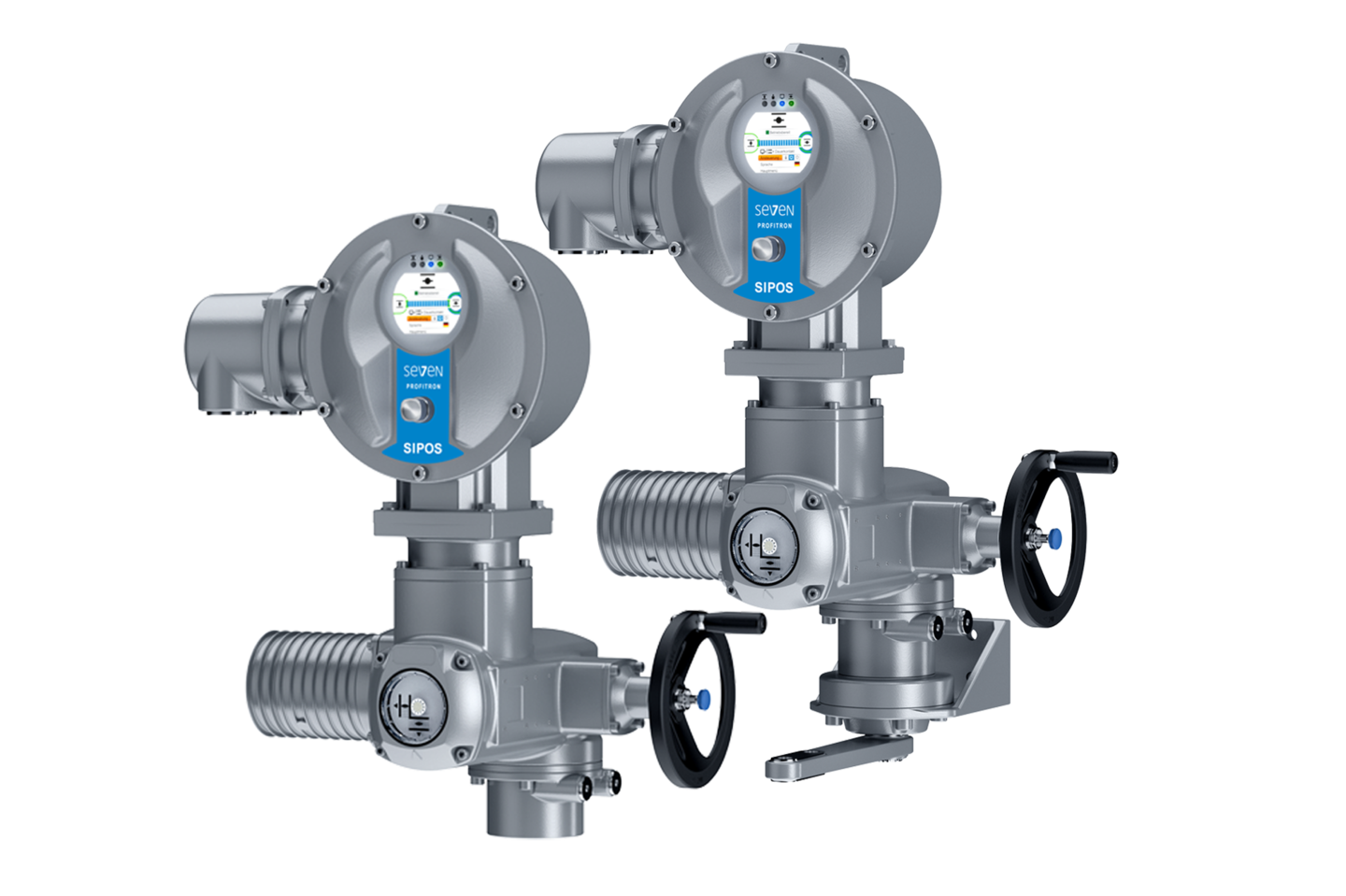

SEVEN - 2SQ7

Schwenkantriebe

Die 2SQ70 Baureihe ist für Steuerbetrieb ausgelegt (ISO 22153, Klasse A).
Die 2SQ73 Baureihe ist für Positionierbetrieb ausgelegt (ISO 22153, Klasse B).
Die 2SQ75 Baureihe ist für Regelbetrieb ausgelegt (ISO 22153, Klasse C).

Je nach Anforderungen können die Antriebe mit ECOTRON- oder PROFITRON-Stellantriebssteuerungen ausgerüstet werden.

für Steuer-, Positionier- und Regelbetrieb, drehzahlvariabel

Anfrage stellen

Konstruktionsmerkmale 2SQ7

Armaturenanschluss gemäß ISO und DIN, Sonderausführungen optional
Integrierte Steuer- und Leistungselektronik mit Frequenzumrichter
Armaturenschonung durch Soft-Start/-Stop Funktion
Umfangreiche, interne Überwachungsfunktionen inklusive Motorvollschutz und automatischer Phasenfolgekorrektur
Elektronische Drehmomentbegrenzung
Einbindung in alle Leitsysteme möglich
(parallel, PROFIBUS, Modbus, HART, Profinet)
Programmierbare potentialfreie Meldeausgänge zur Zustandssignalisierung
getrennte Aufstellung der Elektronikeinheit möglich
Handrad für Notbetrieb

Konstruktionsmerkmale ECOTRON

Symbol LC-Display mit „Drive Controller“ zur einfachen Inbetriebnahme
Betriebsarten nach ISO 22153:
- Klasse A (AUF-ZU),
- Klasse B (Inching/Positionierbetrieb),
- Klasse C (Modulationsbetrieb)
Drehzahl/Stellzeit in sieben Stufen elektronisch einstellbar
analoge Positionsrückmeldung (0/4 - 20 mA)
Elektroanschluss über (»double-sealed«) Rundsteckverbinder

Konstruktionsmerkmale PROFITRON

Vollgrafik-Benutzeroberfläche mit „Drive Controller“, intuitive Bedienung
Displayorientierung und Layout einstellbar
Einfache Inbetriebnahme und Bedienung durch Benutzerführung mit Anweisungen/Animationen
Betriebsarten nach ISO 22153:
- Klasse A (AUF-ZU),
- Klasse B (Inching/Positionierbetrieb),
- Klasse C (Modulationsbetrieb)
Drehzahlen für AUF/ZU/NOT individuell, stufenlos, elektronisch einstellbar
analoge Positionsrückmeldung (0/4 - 20 mA)
Elektroanschluss über (»double-sealed«) Rundsteckverbinder
Umfangreiche Softwarefunktionalität
Betriebsdatenerfassung mit Echtzeitaufzeichnung aller Ereignisse
Externe USB-Schnittstelle (IP68)
Bluetooth-Schnittstelle

Einsatzbedingungen

Umgebungstemperatur -20°C - +70°C
Korrosivitätskategorie C5 nach EN 15714-2
Schutzart IP68 nach DIN EN 60529
